Zhejiang Chatnow New Material Technology Co., Ltd. és un dels principals fabricants i proveïdors de cable d'instrumentació blindat 2pr × 1.0mm² lszh cable de control blindat a la Xina. Amb una experiència abundant, us donem la benvinguda a productes a granel d'alta qualitat a l'engròs a preus competitius de la nostra fàbrica. També acceptem comandes personalitzades.

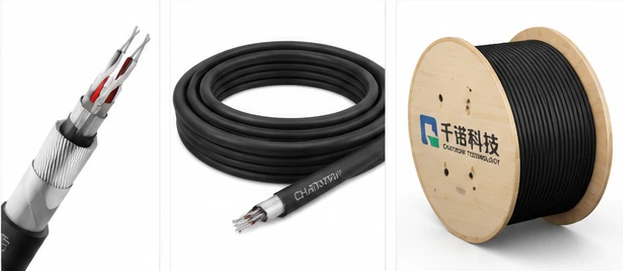

Aquest cable inclou conductors de coure estanyat, aïllament de PE, blindatge de làmina d'Al/PET amb cable de drenatge, jaquetes interiors i exteriors LSZH i armadura de filferro d'acer galvanitzat, que ofereix una excel·lent protecció contra interferències electromagnètiques (EMI), resistència mecànica i durabilitat a llarg termini en entorns industrials durs.

Amb una funda exterior de baix fum zero halògens (LSZH), aquest cable és adequat per a aplicacions on la seguretat, la fiabilitat i la protecció del medi ambient són crítiques.

El cable d'instrumentació blindat s'utilitza àmpliament per a:

• Sistemes de control d'automatització industrial
• Sistemes d'instrumentació de processos
• Transmissió de senyals PLC i DCS
• Sistemes de seguretat i control
• Automatització d'edificis
• Instal·lacions de petroli i gas
• Centrals elèctriques
• Indústries químiques i manufactureres
• Instal·lacions de control exteriors i subterrànies

L'armadura de filferro d'acer proporciona una protecció addicional contra impactes mecànics, aixafament i danys dels rosegadors, la qual cosa la fa adequada per a entorns industrials exigents.



100M, 300M, 500M, 1000M, 500FT, 1000FT, bobina/tambor



Disseny estructural i beneficis del senyal

1. Conductor de coure llaunat

Construcció:

• Mida del conductor: 17AWG (1,0 mm²)
• Estructura: 1/1,12 ±0,005mm
• Material: coure llaunat

Beneficis:

• Excel·lent conductivitat elèctrica
• Resistència a la corrosió millorada
• Adequat per a aplicacions industrials-a llarg termini
• Millora de la soldadura i la fiabilitat de la connexió

2. Aïllament PE

Material d'aïllament:

• Polietilè (PE)

Característiques:

• Excel·lent rendiment dielèctric
• Baixa absorció d'humitat
• Característiques elèctriques estables

Identificació del color:

• Blanc1 / Negre1
• Blanc2 / Negre2

3. Construcció de parells trenats

Arranjament per parelles:

• Blanc1 + Negre1
• Blanc2 + Negre2

Beneficis:

• Redueix les interferències electromagnètiques
• Millora l'estabilitat del senyal
• Adequat per a senyals d'instrumentació sensibles

4. Sistema de blindatge

Estructura de l'escut:

• Blindatge de paper d'alumini/PET
• Filferro de drenatge de coure llaunat

Cobertura de l'escut:

• Cobertura 100% d'alumini

Beneficis:

• Excel·lent protecció EMI/RFI
• Minimitza la interferència del senyal
• Assegura la transmissió de dades precisa en entorns industrials

5. Jaqueta interior LSZH

Material:

• LSZH

Diàmetre:

• 9,8 ± 0,20 mm

Avantatges:

• Baixa emissió de fum
• Rendiment de seguretat-sense halògens
• Apte per a espais tancats i equipaments públics

6. Protecció d'armadura de filferro d'acer

Tipus d'armadura:

• Armadura de filferro d'acer galvanitzat (SWA)

Cobertura:

• Superior o igual al 95%

Diàmetre:

• 11,60 ±0,50 mm

Avantatges:

• Alta protecció mecànica
• Resistent a l'aixafament i als impactes
• Adequat per a enterraments directes i ambients durs

7. Jaqueta exterior LSZH

Material:

• LSZH

Color:

• Negre

Diàmetre exterior:

• 16,60 ±0,50 mm

Gruix nominal:

• 2,50 mm

Beneficis:

• Excel·lent protecció del medi ambient
• Característiques ignífugues
• Resistent a l'abrasió ia les condicions exteriors



Consideracions d'instal·lació i rendiment

Recomanacions d'instal·lació

• Eviteu una flexió excessiva durant la instal·lació
• Mantenir el radi de flexió mínim segons les especificacions del cable
• Assegureu-vos una correcta connexió a terra de l'escut i la capa de blindatge
• Utilitzeu passacables adequats per a la terminació del cable blindat

Avantatges de rendiment

✔ Forta protecció mecànica
✔ Excel·lent rendiment de blindatge EMI
✔ Transmissió de senyal fiable
✔ Protecció de seguretat LSZH
✔ Apte per a entorns industrials durs



Preguntes freqüents

P1: Aquest cable és adequat per a la instal·lació a l'aire lliure?

Sí. L'armadura de filferro d'acer galvanitzat proporciona una excel·lent protecció mecànica, mentre que la jaqueta exterior LSZH ofereix resistència ambiental per a aplicacions a l'aire lliure.



P2: Quin és l'objectiu de l'escut de paper d'alumini?

L'escut de làmina d'Al/PET redueix la interferència electromagnètica (EMI) i protegeix els senyals de control sensibles del soroll elèctric extern.



P3: Es pot personalitzar el cable?

Sí. Chatnow Cable ofereix solucions personalitzades, com ara la mida del conductor, el nombre de parells, l'estructura de blindatge, els materials de la jaqueta i els requisits de marcatge.



P4: aquest cable està lliure d'halògens-?

Sí. Tant les jaquetes interiors com les exteriors utilitzen material LSZH, complint amb els requisits ambientals RoHS 2.0.



P5: Quines indústries utilitzen aquest cable?

S'utilitza habitualment en sistemes d'automatització industrial, instrumentació, petroli i gas, generació d'energia, fabricació i control de processos.
